Recouvrement de tuyauterie (Pipe Lining)

Élastomont est le spécialiste reconnu du revêtement intérieur de tuyauterie industrielle (pipe lining) en caoutchouc au Québec et au Canada. Depuis plus de 35 ans, nous protégeons les systèmes de tuyauterie contre la corrosion, l'abrasion et les environnements chimiques sévères dans les secteurs minier, pétrochimique et industriel. Nos solutions de rubber lining pour conduits, qu'elles soient appliquées en atelier ou directement sur chantier, offrent une protection durable éprouvée dans les milieux les plus extrêmes.

Demandez une consultation technique
Vue intérieure de tuyaux industriels revêtus de caoutchouc naturel 40 Duro de couleur tan, spécifiquement conçu pour résister à l'abrasion des boues minières (slurry). Cette fabrication illustre l'expertise d'Elastomont en matière de revêtements de tuyauterie sur mesure.

Revêtement de tuyauterie en caoutchouc sur mesure pour vos applications industrielles

Matériaux de revêtement de tuyauterie utilisés

Nous appliquons tous les types de caoutchouc selon l’usage chimique ou mécanique :

  • Caoutchouc naturel, Butyle, Nitrile (NBR), EPDM, Néoprène, Hypalon, SBR
  • Chlorobutyl Rubber
  • HNBR haute température et haute pression
  • Linatex (abrasion extrême)
  • American Biltrite 9042 (abrasion extrême)
  • RS--3802 et RS-3801 (abrasion extrême)
  • Produits Blair Rubber, Polycorp, Rubber Source et autres formulations spécialisées

Nous sommes d’ailleurs les seuls en Amérique du Nord à avoir réussi l’adhésion du HNBR sur métal pour des joints flexibles haute pression / haute température, dans une application confidentielle du secteur pétrolier.

Nos procédés d’application

  • Préparation de surface : sablage, profil d’ancrage, test de rugosité
  • Application manuelle de la couche primaire (adhésif)
  • Pose du revêtement en feuilles ou extrusion (selon le matériau)
  • Vulcanisation à chaud en autoclave ou à froid (avec catalyseurs spécialisés)
  • Inspection visuelle, essais de dureté, étanchéité, continuité, épaisseur
  • Rapport final (disponible sur demande)

Nos capacités de fabrication

  • Tuyaux à partir de 2" (50 mm), sans limite maximale de longueur ou de diamètre
  • Autoclave industriel : 102" × 37' (parmi les plus grands au Canada)
  • Revêtement à chaud (caoutchouc) en autoclave ou revêtement à froid selon le contexte
  • Revêtement complet sur coudes, spools, tuyaux Victaulic, raccords, brides, etc.
  • Procédé haute performance avec poche de cuisson pour les pièces hors gabarit
  • Fabrication clé en main : atelier, chantier, peinture et finition
  • Service de réparation sur site et revêtement partiel ou complet

Que ce soit pour un projet de grande envergure ou une intervention urgente, notre équipe est prête à intervenir rapidement, partout au Québec et au Canada.

Obtenez une analyse personnalisée
Vue intérieure d'une usine de fabrication industrielle, montrant de grands stocks de tuyaux et raccords avec revêtement en caoutchouc (rubber lining). Au premier plan, des piles de tuyaux orange et une grande pièce en Y grise sur palette, tous doublés en caoutchouc naturel 40 duro pour des applications de boue (slurry) et spécialisées type Victaulic. Un chariot élévateur circule et deux travailleurs inspectent des tuyaux à l'arrière-plan.

Produits Victaulic et raccords spécialisés

Élastomont est distributeur officiel des produits Victaulic, incluant coudes, raccords, adaptateurs et joints. Nous offrons notamment la gamme Victaulic XL, spécialement conçue pour les systèmes revêtus de caoutchouc et reconnue pour sa durabilité jusqu’à trois fois supérieure aux raccords standards.

Conformité, Sécurité et Traçabilité

Chaque composant Victaulic est soumis à un processus d’inspection, de calibration et de certification rigoureux, assurant le respect des normes industrielles les plus strictes.

Cette exigence est soutenue par un programme de formation continue (SST, SIMDUT) pour l’ensemble de notre personnel, ainsi que par des essais systématiques avant chaque application.
Un rapport d’inspection détaillé peut être fourni sur demande, garantissant une traçabilité complète du matériel installé.

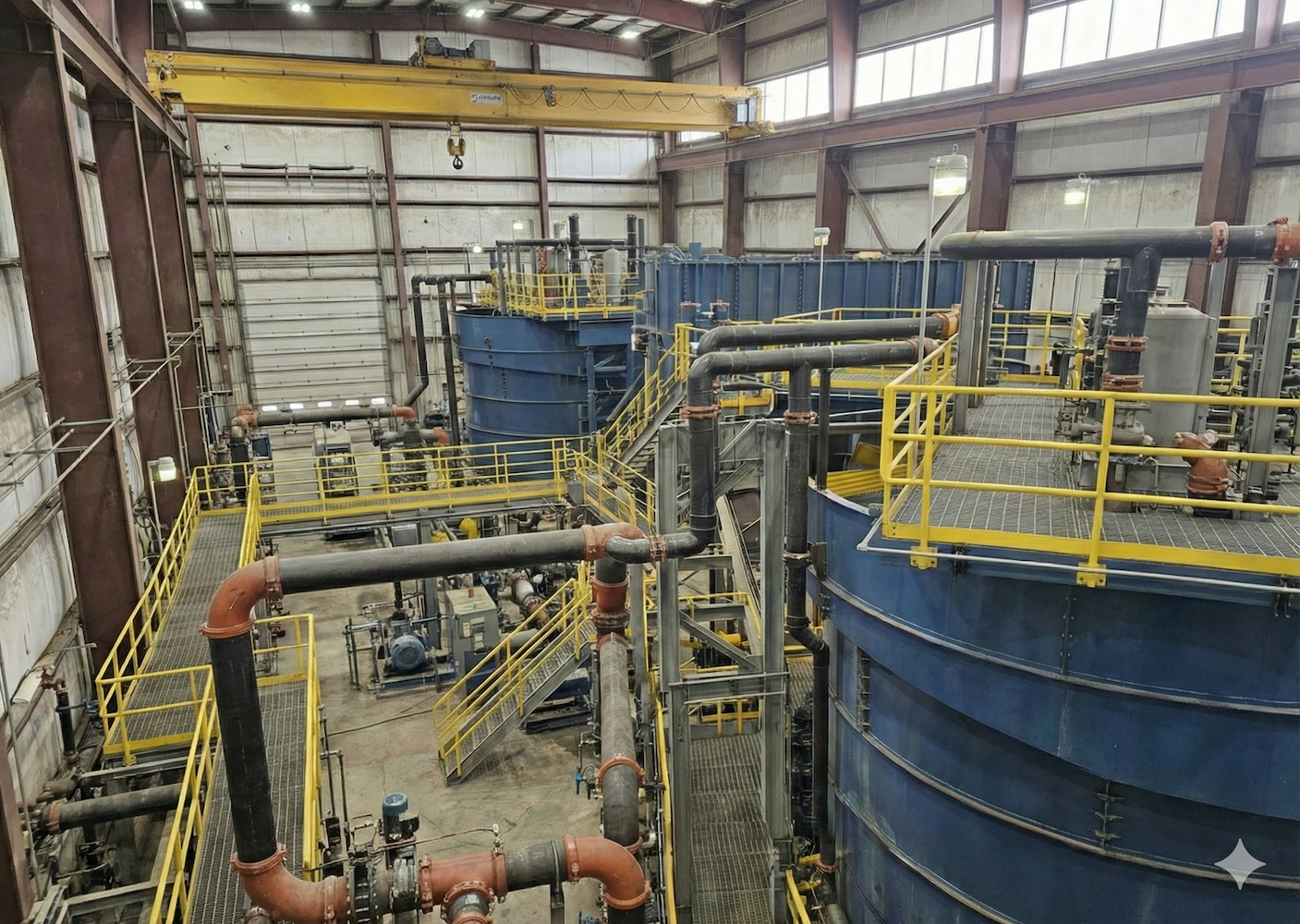

Tuyauterie industrielle avec revêtement en caoutchouc (rubber lining) installée par Elastomont dans une usine de flottation minière, offrant une protection supérieure contre l'abrasion des boues.

Clients et projets industriels réalisés

Élastomont a mené à bien des projets de recouvrement de tuyauterie majeurs, incluant la protection de systèmes de tuyauterie et conduits industriels dans les environnements les plus exigeants :

Projets miniers et métallurgiques :

  • Nemaska Lithium – phase 1 et nouvelle usine
  • Rio Tinto, Agnico Eagle, Canadian Royalties
  • Minerai de fer du Québec

Projets municipaux et traitement d’eau :

  • Ville de Montréal – aqueduc et traitement d’acide usé
  • Conduites de traitement d’eaux usées industrielles et effluents

Applications industrielles typiques :

  • Slurries miniers et conduits abrasifs
  • Fluides chimiques corrosifs : acide sulfurique, HCl, acide phosphorique
  • Eaux usées et stations d’épuration industrielles
  • Tuyauterie alimentaire et pharmaceutique (grades FDA disponibles)

Revêtement de tuyauterie en caoutchouc sur mesure pour vos applications industrielles

Élastomont est distributeur officiel des produits Victaulic, incluant coudes, raccords, adaptateurs et joints. Nous offrons notamment la gamme Victaulic XL, spécialement conçue pour les systèmes revêtus de caoutchouc et reconnue pour sa durabilité jusqu’à trois fois supérieure aux raccords standards.

Conformité, Sécurité et Traçabilité

Chaque composant Victaulic est soumis à un processus d’inspection, de calibration et de certification rigoureux, assurant le respect des normes industrielles les plus strictes. Cette exigence est soutenue par un programme de formation continue (SST, SIMDUT) pour l’ensemble de notre personnel, ainsi que par des essais systématiques avant chaque application. Un rapport d’inspection détaillé peut être fourni sur demande, garantissant une traçabilité complète du matériel installé.

Revêtements de conduits en caoutchouc naturel – Guide technique

Comparaison technique : Caoutchouc naturel 40 Duro vs 60 Duro pour conduits de slurry miniers

Choisir le bon revêtement en caoutchouc naturel pour les conduits de transport de slurry miniers est essentiel pour garantir durabilité, résistance à l’abrasion et performance optimale. La dureté du caoutchouc doit être sélectionnée en fonction des conditions opérationnelles pour maximiser l’efficacité et la longévité du revêtement.

Caoutchouc naturel 40 Duro

Avantages :

Excellente résistance à l’abrasion : Idéal pour des slurries composés de particules grossières et abrasives.

Absorption efficace des chocs répétés : Limite considérablement l'usure par impact.

Grande flexibilité : Réduit significativement le risque de fissuration sous contraintes dynamiques élevées.

Limites :

Sensibilité accrue aux coupures par objets tranchants ou contaminants métalliques présents dans le slurry.

Durabilité potentiellement réduite sous pressions constantes très élevées.

Applications recommandées :

Transport de slurries très abrasifs avec présence de particules grossières.

Environnements soumis à des impacts fréquents et significatifs.

Caoutchouc naturel 60 Duro

Avantages :

Très bonne résistance mécanique : Particulièrement adapté pour résister aux coupures et au cisaillement.

Longévité accrue sous pressions constantes : Optimal pour des applications à pression soutenue et élevée.

Stabilité dimensionnelle supérieure : Garantit une installation précise et un ajustement optimal aux brides et joints.

Limites :

Moins efficace pour absorber les impacts répétés importants.

Résistance modérée à l'abrasion causée par des particules très grossières.

Applications recommandées :

Slurries composés de particules fines ou modérément abrasives.

Systèmes soumis à des pressions constantes élevées.

Environnements à risque accru de coupures ou d'endommagement mécanique.

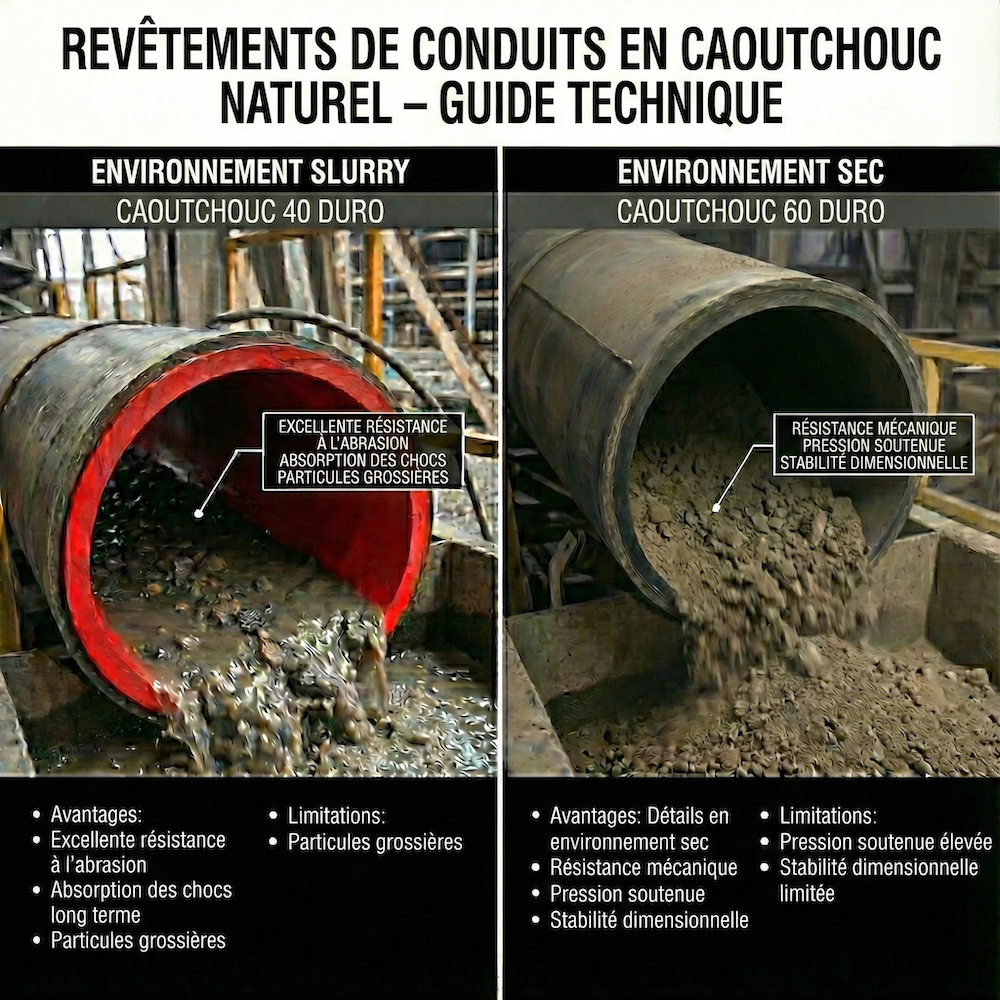

Infographie d'un guide technique comparant deux types de revêtements de conduits en caoutchouc naturel. Le panneau de gauche, pour 'Environnement Slurry', montre un tuyau avec un revêtement interne rouge (40 Duro) déversant un mélange liquide abrasif et des roches, soulignant son excellente résistance à l'abrasion. Le panneau de droite, pour 'Environnement Sec', montre un tuyau avec un revêtement noir (60 Duro) déversant des minerais secs et des pierres, soulignant sa résistance mécanique et sa stabilité sous pression. Des listes à puces détaillent les avantages et limitations sous chaque image.

Recommandations d’utilisation

Pour une performance optimale, Élastomont recommande :

Caoutchouc naturel 40 Duro :

Dans les coudes et zones à impacts fréquents, où l’abrasion est le principal défi.

Caoutchouc naturel 60 Duro :

Dans les tronçons droits ou zones soumises à des pressions constantes et à des risques élevés de coupures ou de cisaillement.

Cette stratégie permet de maximiser la durabilité globale des installations tout en optimisant les coûts d'entretien et de remplacement.

Coudes Victaulic XL – Performances améliorées

Les coudes Victaulic Extended Life (XL), disponibles en configurations à rayon long de 90° et 45°, offrent une solution innovante pour prolonger considérablement la durée de vie des systèmes abrasifs.

Grâce à leur conception interne avancée, ces coudes permettent une épaisseur supplémentaire de revêtement en caoutchouc allant jusqu'à 6,4 mm (¼ pouce). Cette caractéristique distinctive prolonge la durée de vie du revêtement jusqu'à trois fois plus longtemps que les modèles standards, tout en conservant un diamètre intérieur constant, assurant ainsi un débit maximal sans restrictions.

Les raccords flexibles Victaulic associés :

  • Style XL77 : Pour effectuer la transition entre un coude XL et un tuyau standard (Original Groove System – OGS).
  • Style XL79 : Pour raccorder deux coudes ou raccords XL ensemble.

Ces raccords offrent une installation simplifiée et une résistance accrue dans les environnements les plus exigeants.

Spécifications techniques Victaulic XL :

  • Matériau : Fonte ductile (ASTM A-536, grade 65-45-12)
  • Revêtement des coudes : Émail noir
  • Dimensions disponibles : 3 à 12 pouces (80 à 300 mm)
  • Pression nominale maximale : jusqu'à 1000 psi (6900 kPa), selon les dimensions
  • Joints disponibles :
  • Standard : Nitrile (Grade T, bande orange, -29°C à +82°C)
  • Option : EPDM (Grade E, bande verte, -34°C à +110°C)

Les raccords Victaulic XL sont particulièrement recommandés dans les conduits soumis à des sollicitations intensives en environnement minier ou industriel.

Épaisseurs de caoutchouc recommandées selon le diamètre des conduits

Pour assurer une performance optimale des revêtements en fonction du diamètre des conduits, voici les épaisseurs recommandées par Élastomont :

Diamètre du conduit Épaisseur de caoutchouc recommandée
4 pouces (100 mm) ¼ pouce (6,4 mm)
8 pouces (200 mm) ¾ pouce (9,5 mm)
12 pouces et plus (≥300 mm) ½ pouce (12,7 mm)

Ces épaisseurs sont conçues pour assurer une durabilité maximale face à l'abrasion et aux impacts fréquents dans les environnements miniers intensifs.

Pour toute information complémentaire ou une analyse personnalisée de votre projet, contactez directement notre équipe technique Élastomont.

FAQ - Recouvrement de tuyauterie (pipe lining)

Nous traitons des tuyaux dès 3", sans limite maximale de longueur/diamètre. Autoclave 102" × 37' (parmi les plus grands au Canada). Application à chaud (autoclave) ou à froid. Revêtement de coudes, spools, Victaulic, raccords, brides.
Tous élastomères selon l’usage : NR, Butyle/IIR, NBR, EPDM, Néoprène/CR, Hypalon/CSM, SBR, Chlorobutyl, Linatex (abrasion), HNBR , American Biltrite 9042, Blair Rubber, Polycorp, Rubber Source.
Oui. Pour les conduites et raccords soumis à du slurry abrasif (mines, procédés), nous offrons :
  • Rubber lining haute abrasion (NR/Linatex,) avec épaisseurs guides : 4" → ¼" (6,4 mm), 8" → ⅜" (9,5 mm), ≥12" → ½" (12,7 mm).
  • Raccords Victaulic XL (jusqu’à 3× la durée de vie vs standard) + options XL77/XL79 ; dimensions 3–12", pression jusqu’à 1000 psi, joints Nitrile (Grade T) ou EPDM (Grade E).
  • Fabrication/pose en atelier ou sur site, réparation locale et disponibilité urgente au Québec et au Canada.
Commencez par l’expérience terrain : c’est un métier hautement artisanal qui exige une formation continue sur plusieurs années. Demandez des références de projets comparables au vôtre (fluide, abrasion, T°/pression, diamètres). Vérifiez aussi :
  • Procédés et contrôle qualité : préparation de surface, traçabilité des lots, essais spark/holiday, mesures d’épaisseur documentées, rapport d’inspection remis.
  • Capacités et équipements : autoclave adapté , possibilité atelier & sur site, gestion des pièces hors gabarit.
  • Matériaux et partenaires : gammes d’élastomères (NR, EPDM, NBR, HNBR, etc.) et fournisseurs reconnus ; recommandations d’épaisseurs selon service (ex. slurry).
  • Sécurité & conformité : programmes SST / SIMDUT, équipements certifiés, respect des normes applicables.

Une protection optimale pour vos conduites

Nos experts évaluent, réhabilitent et protègent vos tuyauteries grâce à des revêtements adaptés à vos conditions d’opération, garantissant performance et durabilité.

Demandez votre consultation dès aujourd’hui
